自动回转刀架

 　　精密机械零件加工自动回转刀架是数控机床上使用的一种简单的自动换刀装置，有四方刀架和六角刀架等多种形式，回转刀架上分别安装有四把、六把或更多的刀具，并按数控指令进行换刀。回转刀架又有立式和卧式两种，结构比较简单，适用于经济数控车床。

  　精密机械零件加工时回转刀架在结构上必须具有良好的强度和刚度，以承受粗加工时切削抗力和减少刀架在切削力作用下的变形，提高加工精度。回转刀架还要选择可靠的定位方案和合理的定位结构，以保证回转刀架在每次转位之后具有较高的重复定位精度(一般为0.001 ~0.005mm )。图2.1所示为螺旋升降式四方刀架。

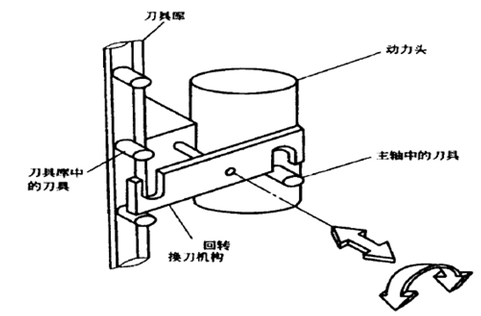

  　东莞cnc加工厂　在自动回转刀架中最简单的换刀装置是180o回转式换刀装置，如图2.2所示。接到换刀指令后，机床控制系统便将主轴控制到指定换刀位置;与此同时，刀具库运动到适当位置，换刀装置回转并同时与主轴、刀具库的刀具相配合;拉杆从主轴刀具上卸掉，换刀装置将刀具从各自的位置上取下;换刀装置回转180o并将主轴刀具与刀具库刀具带走;换刀装置回转的同时，刀具库重新调整其位置，以接受从主轴取下的刀具;接下来，换刀装置将要换上的刀具与卸下的刀具分别装入主轴和刀具库:最后，换刀装置转回原“待命”位置。至此，换刀完成，程序继续运行。这种换刀装置的主要优点是结构简单、涉及的运动少、换刀快。精密机械零件加工主要缺点是刀具必须存放在与主轴平行的平面内，与侧置后置刀具库相比，切屑及切削液易进入刀夹，因此必须对刀具另加防护。刀夹锥面上有切屑会造成换刀误差，甚至有损坏刀夹与主轴的可能。有些加工中心使用了传递杆，并将刀具库侧置。当换刀指令被调用时，传递杆将刀具库的刀具取下，转到机床前方，并定位于与换刀装置配合的位置。180o“回转式换刀装置既可用于卧式机床，也可用于立式机床。
