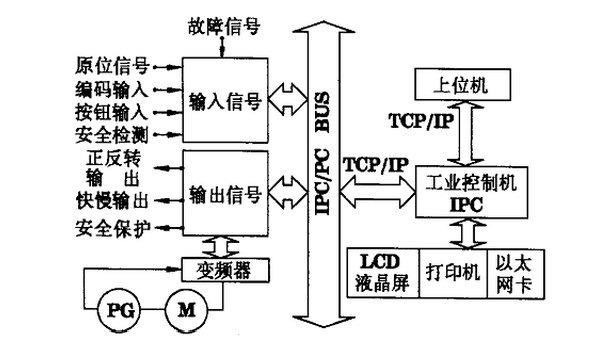

图 1 刀具库控制系统图

       1)电气传动：水平旋转刀具储存系统各机械的动作都属于反复短时工作制。而且系统在运行时需要几种速度, 因此传动系统需要调速, 所以该系统选用了变频调速的方法, 可以采用结构简单、运行可靠的变频器和变频电动机。

       2) 东莞cnc加工厂控制方式：该系统分为手动和自动控制2 种控制方式, 手动控制一般作为调试用和备用的工作方式; 自动控制方式为本系统计算机(IPC)和控制单元(变频器、接触器等)组成的一个自动控制系统。

       3)位置及定位精度检测：本系统中自动认址和位置检测采用了接近开关作为检测元器件, 通过光点隔离继电器板和记数板对接近开关采集的信号进行记数和运算处理, 采用最优路径寻址方式确定货架的当前位置和货架的目的位置。东莞cnc加工厂为了使系统定位更准确, 采用了 2 只光电开关, 分别检测2 个货架的2 只检测片。
